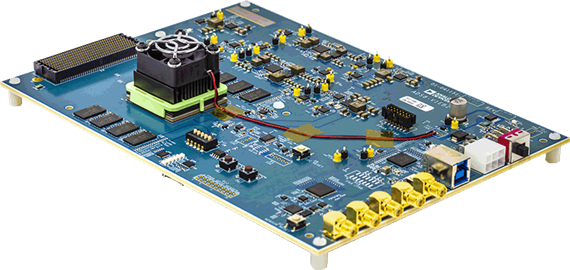

ADS8-V1EBZ 亚德诺半导体 评估板 射频微波开发板

连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。

一(1)个FMC+连接器。

一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。

DDR4 SDRAM。

简单的USB 3.0端口接口。

高速数据采集DPG控制器板专为配合各种ADI器件评估板使用而设计，构成客户评估环境的一部分。下列评估板与高速数据采集DPG控制板兼容。

注意：不同的ADSx控制板支持不同的最大收发器比特率。根据您应用中的JESD204B链接的最大通道速率选择控制器板。通道速率由转换器的目标数据速率决定；最大数据速率只能通过支持特定产品评估板的较快的ADSx控制器板实现。
